El plug-in "Imprimir PDF" le permite imprimir en PDF un conjunto de hojas que haya preparado en un orden específico y seleccionar inmediatamente el formato de hoja desde Windows.
1. Preparación de juego de hojas
Puede preparar un juego de hojas para imprimir de dos maneras
a) Utilizando la funcionalidad estándar de Revit, puedes crear un juego de hojas para imprimir. No le hablaremos de ello, ya que es una funcionalidad estándar, pero le diremos de antemano que no puede hacer el orden de las hojas en él.
b) Con la ayuda del complemento "Crear conjunto". Se lo explicaremos con más detalle.
Seleccionamos las hojas necesarias en el Gestor de Proyectos
Iniciamos el complemento "Crear conjunto".
3. En la ventana que se abre, asigne un nombre al nuevo conjunto de hojas. Éste se guardará en el modelo abierto.
4. Si desea cambiar el orden de las hojas en el PDF, utilice las flechas para hacerlo. Seleccione una hoja concreta del conjunto y desplácela hacia arriba o hacia abajo en la lista.
5.Haga clic en " Hecho ".
Estupendo, ¡el juego de hojas se ha creado rápidamente!
2. Cambiar el conjunto en el gestor
Además, si ha cometido algún error o desea modificar un juego de hojas creado anteriormente, puede hacerlo con el plug-in correspondiente "Gestor de conjuntos".

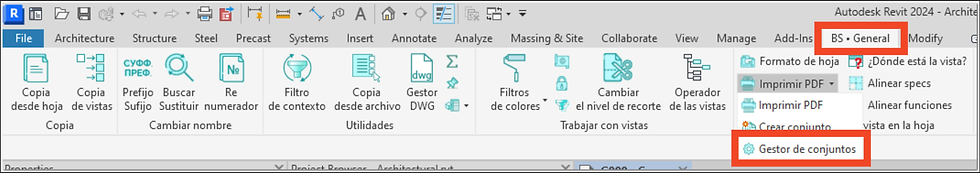

Iniciamos el plug-in " Gestor de conjuntos".
En la ventana que se abre se pueden realizar las siguientes operaciones
Seleccionar uno de los conjuntos de hojas creados anteriormente
Añadir o eliminar una hoja del conjunto utilizando los botones de flecha o haciendo doble clic sobre ella
Modificar la posición de una hoja en el conjunto utilizando las mismas flechas.
Guardar el conjunto después de realizar los cambios
Eliminar el conjunto seleccionado.
3. Imprimir PDF
Llegados a este punto, ya debería tener todo configurado. Inicie el plug-in "Imprimir PDF
En la ventana que se abre, tendrá que realizar los siguientes ajustes:
1. Seleccionar conjunto de hojas del modelo actual abierto
2. Seleccionar conjunto de hojas de los modelos enlazados, si por ejemplo desea imprimir en PDF incluyendo los modelos enlazados.
3. Si desea guardar un conjunto de juegos de hojas para el modelo actual y los modelos vinculados, puede guardarlos para poder volver a seleccionar en el futuro un conjunto guardado anteriormente.
4. Elija una de las impresoras PDF instaladas en su ordenador.
5. Agregue algunas hojas no estándar, por ejemplo A1x3 o A0x2, etc., que faltan principalmente en las opciones de impresión estándar de Windows.
6. En caso de que desees comprobar si ha encontrado un formato para imprimir en la impresora PDF seleccionada antes de imprimir, marque esta casilla de verificación y el plug-in buscará en todas las hojas del conjunto y mostrará toda la información en la tabla con el tamaño de la hoja y el formato encontrado para imprimir. Si no se encuentra el formato, el plug-in también informará de ello.
7. Pulse "Hecho".
Por consiguiente, el plug-in enviará a la impresora PDF seleccionada un conjunto de hojas para su impresión. seleccionando el formato para cada una de las hojas. Hay que tener en cuenta que gran parte de la impresión depende de la impresora PDF y el plug-in no puede influir en ella.
