Parámetro del formulario


El plug-in «Parámetro desde formulario» te permitirá escribir en el parámetro especificado el valor del formulario donde se encuentra el elemento. Esta tarea se le puede plantear cuando, por ejemplo, necesite categorizar elementos por su pertenencia a una zona. Un ejemplo se muestra en la siguiente figura.

1. Creación de modelos

Para que el plug-in funcione, en primer lugar necesitas Formularios. Puede crearlos utilizando la funcionalidad estándar de Revit. Estos formularios pueden estar en el modelo actual o en un modelo vinculado. El plug-in manejará todas las situaciones. Si nunca has trabajado con esta herramienta, por favor, echa un vistazo al video de youtube o a la Ayuda de Revit. No es nada complicado, lo principal es «exprimir» cubos para cada una de las zonas diferentes.

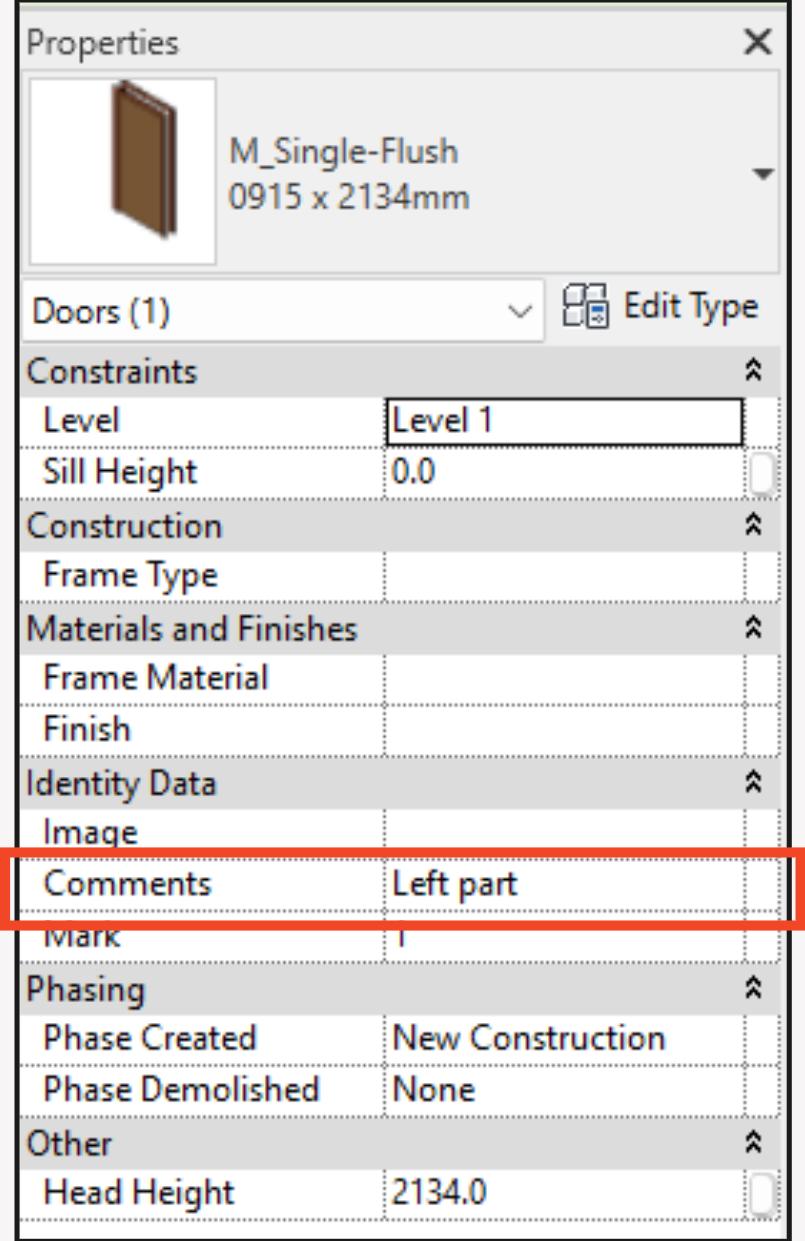

Ahora necesitamos para llenar cualquier parámetro en nuestras formas con el valor que queremos pasar al elemento. En mi caso será solo el parámetro «Comentarios».

Esto completa el paso de preparar los formularios. Si creó los formularios en un modelo vinculado, cargue el enlace de los formularios en su modelo de trabajo y configúrelo para que coincida con las dimensiones de su objeto.

2. Ejecución del plug-in.

3. Seleccionamos la configuración del plug-in

En la ventana que se abre, seleccione configuración

1.Selecciónamos de categorías de familias.

2.Pulsamos sobre el botón para actualizar la lista de parámetros.

3.Seleccionamos el parámetro en el que se debe realizar la entrada.

4.Seleccionamos el formato de trabajo en el modelo actual o en el modelo relacionado.

5. Si estás trabajando sobre un enlace, selecciónalo.

6.Actualizamos la lista de parámetros de los formularios

7.Seleccionamos un parámetro del formulario

8.      Pulsamos "Hecho".

Como resultado, el valor del parámetro del formulario, en cuyo cuerpo el módulo ha encontrado la familia, se escribe en el parámetro especificado

4. Algoritmo de funcionamiento del plug-in

Для понимания работы плагина - его алгоритм работы следующий:

1. Если семейство создано с размещением по точке, то плагин считывает эту точку и определяет, в какой форме находится эта точка. К таким семействам можно отнести обычные семейства (оборудование, окна, двери, фитинги т.д.)

2. Si la familia es complicada y ya no está localizada por un punto, el algoritmo del plug-in será más complicado. El plug-in lee primero todos los sólidos del elemento, encuentra el centro de masa y, si se encuentra en el cuerpo de la familia, se determina la forma en la que se encuentra este punto. O sea, que aunque el elemento caiga parcialmente en una forma diferente, se le asignará la forma en la que se encuentre el centro de masa.

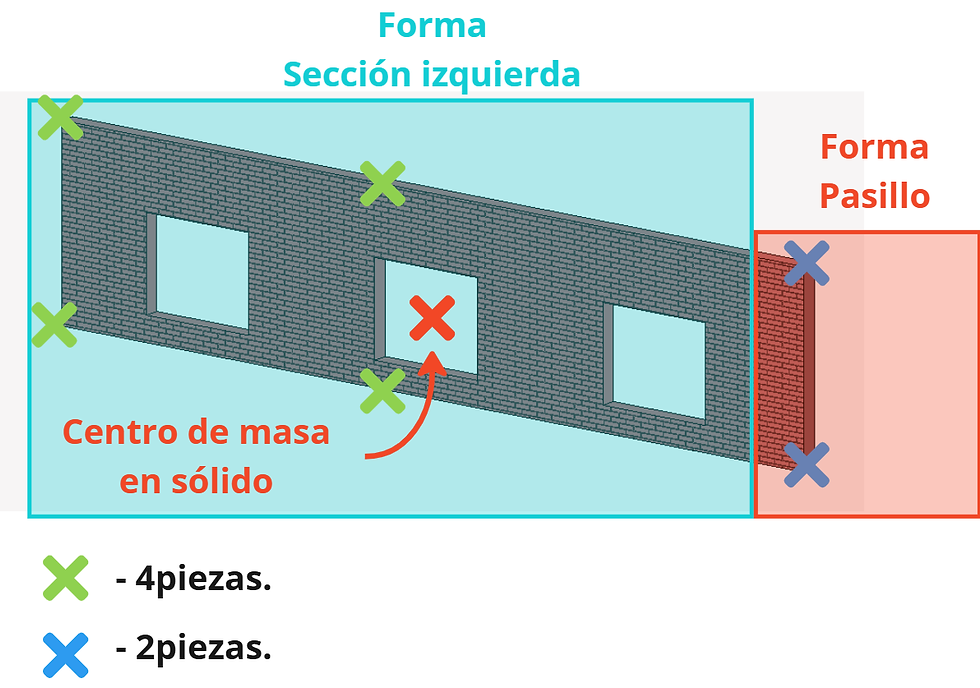

3. Si la familia es complicada y el centro de masa no está en el cuerpo de la familia. Por ejemplo, como en el muro de abajo, el centro de masa está en la ventana. En este caso, el plug-in leerá cada cara del elemento sólido, comprobará si sus puntos extremos y centrales pertenecen a una forma determinada y, a continuación, seleccionará la más popular de las formas encontradas.
