Отлаженный рабочий процесс для создания и согласования отверстий в Revit

Как это работает?

1

Создается общий файл отверстий
В нем будут работать специалисты всех отделов

2

К нему подключаются инженеры
Они создают отверстия

3

Затем архитекторы и конструкторы
Они согласовывают или отказывают в отверстиях

4

Отверстия из общего файла подгружаются
в модели АР и КР

Там они оформляются и специфицируются

5

Пункты 2-4 повторяются до полной готовности
Обычно процесс создания и согласования отверстий требует несколько итераций для завершения

Что в комплекте?

Мы подготовили для Вас все необходимые файлы и инструкции, чтобы Вы могли как можно скорее разобраться, настроить проект и начать работу

Шаблон проекта
Полностью подготовленный для работы шаблон проекта. В нем настроены шаблоны видов, фильтры и прочее.
Ознакомится с инструкциями по настройке проекта вы можете
здесь

Семейство отв.png

Семейства отверстий
Настроенные и подготовленные семейства, которые могут работать с любым шаблоном.
Ознакомится с техническим описанием и особенностями работы семейств вы можете здесь


Плагины
Набор плагинов, необходимый для создания и согласования отверстий. А так же для вырезания отверстий в конструкциях и просмотра истории.
Узнать подробнее о возможностях плагина можно здесь

Youtube help.png

Видеоинструкции
Видеоролики с подробным описанием всех особенностей процесса.
Смотрите плэйлист на Youtube
или на этом сайте

Скачайте и попробуйте

Протестируйте наш процесс в условиях вашей организации. Возможно, это то решение, которое вы давно искали.
Все материалы и плагин доступны для скачивания бесплатно. Тестовый период работы плагина 14 дней

Зачем это нужно?

В чем проблема?

Хаос в передаче заданий

Задания передаются в разобщенных файлах, разных форматах. Лежат в разных местах

Действия не согласованы

Участники проектирования занимаются увязкой в разное время и не видят работы смежного отдела

Перекладывание ответственности

Неорганизованная передача заданий, передача “на словах”, “подвинули и забыли”. Нет истории согласования каждого элемента

Отверстия не совпадают

При выпуске проекта во всех разделах разная информация. Отверстия не совпадают, что влечет дополнительные затраты на стройке для корректировки неувязок

В результате, согласование отверстий кажется туманным. Знакомая ситуация?

Наше решение

Что мы предлагаем

Отв 4_Иконка Галочка.png

Порядок и контроль

Все специалисты работают в одном файле.
Он является первоисточником данных для всех

Отв 4_Иконка Галочка.png

Актуальные данные

Согласование происходит в режиме реального времени. Результат сразу виден в модели

Отв 4_Иконка Галочка.png

Защита от случайных изменений

Если отверстие было ранее согласовано - то изменение его положения или габаритов снимет согласования и запишет в историю, что отверстие было изменено

Отв 4_Иконка Галочка.png

История изменений

По каждому отверстию видно:
• Кто и когда его разместил.
• Кто и когда его согласовал.
• Кто, когда и как его изменил.

Отв 4_Иконка Галочка.png

Везде одинаковые

Согласованные отверстия подгружаются в архитектурную и конструктивную модели. После внесения изменений модели обновляются. Таким образом получаем идентичные отверстия во всех моделях

Создайте простой и прозрачный процесс!

Визуальный контроль

В зависимости от статуса согласования отверстия окрашиваются разными цветами.
Зеленый - согласовано, красный - нет.
Желтый - согласовано только вашим отделом.
Просто, как светофор

Статистика

При работе по нашему методу вы можете в реальном времени видеть количество созданных, согласованных и не согласованных отверстий.
По каждому отделу. Держите руку на пульсе!

Отсутствие коллизий

При данном способе разработки минимизируется количество коллизий связанных с отверстиями

Командная игра

При разработке отверстий по нашей методике отделы начинают играть в одной команде, а руководитель получает контроль над ситуацией

Плагин BS Отверстия

Плагин отвечает за создание и согласование отверстий. Позволяет просматривать историю создания и редактирования. Вырезает отверстия в конструкциях и заполняет отметки.

Плагины совместимы с Revit 2019-2025

Скачайте и протестируйте плагины.
Бесплатно 14 дней

Плагин позволяет поставить отверстие в зависимости от расположения коммуникации или, если коммуникация отсутствует - то в указанной точке

Плагин позволяет согласовать отверстие и записывает это в историю изменений

Плагин позволяет отказать в отверстии, поставив соответствующий комментарий. При этом все, ранее поставленные, согласования снимаются

Плагин позволяет посмотреть историю изменений по выбранному отверстию

Плагин позволяет корректно удалять отверстия, чтобы все участники процесса знали об удалении конкретного отверстия

Плагин позволяет архитектору согласовать отверстие за конструктора. Это необходимо для отверстий, которые расположены в архитектурных стенах

Плагин позволяет вырезать отверстия из объема архитектурной или конструктивной модели

Плагин позволяет заполнить основные параметры отверстий - размер и отметки от уровня и от нуля здания

Плагин позволяет, не создавая спецификации, в режиме онлайн получать всю информацию по отверстиям в открытом документе с отверстиями, фильтруя все отверстия по уровню, марке раздела и согласованию по одной из ролей (Архитектор, Конструктор или Инженер)

Плагин позволяет в пару кликов обновлять вашу группу отверстий из файла с отверстиями

Видеоинструкции

Установка плагинов

Расстановка отверстий

Согласование

Согласование

Отказ

Согласование для архитектурных стен

Мониторинг увязки отверстий в проекте

История

Изменение отверстий

Оповещение об удалении

Создание спецификаций

Расстановка отверстий от нуля или от этажа

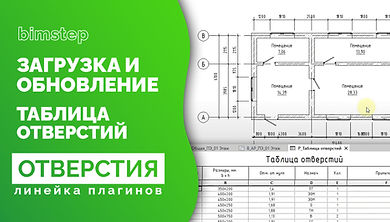

Загрузка и обновление отверстий в файлах АР и КР, таблица отверстий

Вырезание отверстий в моделях АР и КР

Менеджер отверстий

Попробуйте бесплатно

Не спешите покупать, скачайте и протестируйте наши плагины на своих реальных объектах.
Триальная версия с полным функционалом доступна на 14 дней совершенно бесплатно

ru Main 12.png

Остались вопросы?

Напишите нам на почту или в Telegram
