Позволяет пользователю кликая на стены или балки поочередно – переводить свойство каждой стены из состояния «Разрешить вырезание геометрии» в «Отсоединить присоединение»
Позволяет удобно проставлять высотные отметки на разрезах и фасадах по выбранным элементам
Проставляет размерную цепочку с привязкой к стенам и осям по двум кликам
Выдавливает подбетонку под выбранные приямки
Скрывает столбцы в спецификации, где нулевые или пустые значения в столбцах
Размещает семейства отверстий по выбранным окнам и дверям из архитектурной модели
Заполняет массу и площадь в параметры системных пластин
Создает изображения из выбранных легенд
Плагин позволяет собрать в параметр многострочного текста объединенное значение из нескольких параметров
Разрезает стены и колонны по выбранным уровням
Плагин позволяет выбрать семейство и вырезать его (сделать отверстие) из стен, перекрытий, потолков и крыш
Плагин позволяет заменять стены на колонны, а колонны на стены
Создает нагрузки от стен и полов из архитектурной модели. Доступен только для Revit 2019-2023
Создает полезные нагрузки по помещениям из архитектурной модели. Доступен только для Revit 2019-2023
Плагины для 2D-армирования
2D Армирование
Альтернатива 3D армированию в Revit
-
3D армирование в Revit слишком сложное?
-
Надоело прыгать между программами, делая опалубку в Revit, а армирование в AutoCad?
-
Попробуйте наше 2D армирование! Это армирование с помощью 2D элементов узлов.
-
Рабочий метод с помощью которого можно создавать и выпускать документацию из Revit.
В чем плюсы 2D?
-
Проще чем 3D армирование, а значит меньше времени на обучение сотрудников, проще шаблоны, тоньше регламенты и стандарты.
-
Работа в одной модели (не надо делить по этажам).
-
Копирование узлов вместе с оформлением между комплектами и проектами.
-
Алгоритм армирования как в AutoCad. Проще перейти в Revit, если вы сейчас армируете в AutoCad. А значит работать в одной программе.

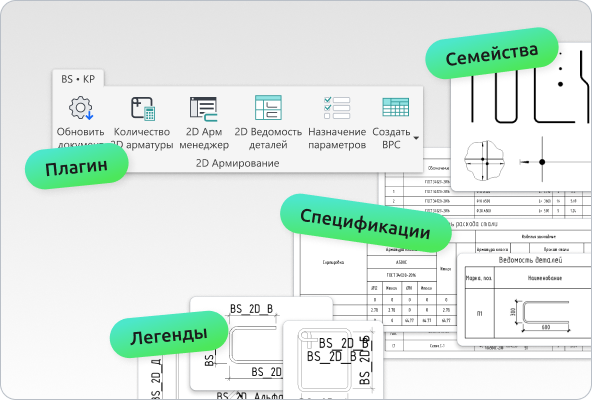

Что в комплекте?
В состав 2D армирования входят:
-
Семейства для создания узлов.
-
Спецификации для подсчета.
-
Легенды для ведомости деталей.
-
Плагин для подсчет количества и удобной работы.
Как это работает
Создавайте узлы и подсчитывайте количество
-
С помощью семейств (в категории элементы узлов) вы создаете узлы.
-
Количество деталей указывается в свойствах и попадает в спецификацию.
Используйте автоматизированный подсчет
-
Это подсчет количества деталей с помощью других семейств, например диапазонов армирования.
-
Подсчет производится с помощью плагина.
-
С помощью диапазонов и узлов вы не только подсчитываете количество, но и одновременно оформляете планы.
Каркасы и закладные детали
-
Арматурные детали можно собирать в изделия - каркасы и закладные детали.
-
Для закладных разработаны семейства 2D проката, чтобы можно было их собирать в одни спецификации вместе с 2д арматурой.
Ведомость деталей
-
Плагин создает картинки для каждой детали с указанием ее реальных размеров.
-
Графика эскиза может быть любой.
-
Настраивайте так, как вам нравиться!
Ведомость расхода стали
-
Автоматически сортирует прокат по столбцам.
-
Создается плагином.
Менеджер арматуры
-
Проверка семейств, которые попадают в спецификацию
Поможет найти на каком виде расположены семейства, проверить количество, понять с каких диапазонов они собираются. -
Быстрый выбор и переход к семействам для редактирования параметров.
Видеоинструкции
Настройка проекта
Армирование и подсчет
Спецификации
Плагины
