Disposición de las habitaciones

El plug-in "Disposición de las habitaciones" te permite crear automáticamente un conjunto de fachadas a lo largo del contorno de las habitaciones seleccionadas y, a continuación, colocar estas vistas inmediatamente en la hoja. Este plug-in será útil para los arquitectos, así como especialistas en soluciones interiores.

1. Ejecución del plug-in

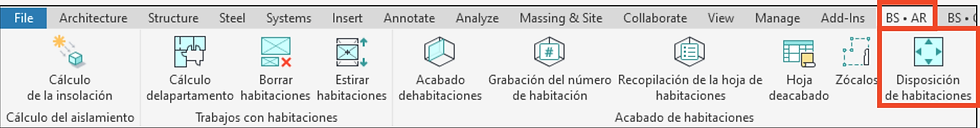

Puesto que el plug-in trabaja con los contornos de las habitaciones, es necesario seleccionar estas habitaciones antes de lanzar el plug-in. A continuación, haz clic en el botón del plug-in.

En la ventana abierta debes realizar una serie de ajustes:

1. Puesto que el barrido se construirá en la habitación, y la habitación está en el nivel, es necesario establecer la altura de la pantalla hacia arriba y hacia abajo desde el nivel para los cortes.

2. Si has seleccionado una habitación que tiene paredes redondas y quieres hacer un barrido incluido sobre ellas, entonces, como probablemente sepas, Revit no puede construir fachadas sobre líneas curvas, así que aquí el plug-in te ofrece hacer barridos sobre paredes redondas creando segmentos. Si este es tu caso, marca la casilla y especifica el paso de los segmentos.

3. Seleccione el tipo de ventana

Puesto que el plug-in colocará las vistas en la hoja después de crearlas, debes indicarle qué tipo de viewport quieres utilizar.

4. Selecciona una plantilla de vista para la fachada del barrido. Aquí podrás seleccionar una plantilla de vista preconfigurada, para que tus barridos sean a la vez con gráficos personalizados.

5. Marca la casilla si quieres que se habilite un borde de recorte en cada barrido.

6. Establece el desplazamiento del plano lejano, es decir, la distancia a la que la fachada verá los elementos.

7. Ajusta el desplazamiento de la fachada con respecto a la pared. Si quiere que las fachadas creadas no estén cerca de la pared, defina este desplazamiento con un valor negativo. Esto será útil para aquellos que quieren, por ejemplo, en el barrido para ver los muebles que se encuentra contra las paredes.

8. Como el plug-in utiliza fachadas - entonces es necesario seleccionar este tipo de fachada en este elemento. Puedes personalizarlo de antemano y establecer una notación gráfica correcta y hermosa.

9. Tras la formación de fachadas plug-in los colocará en la hoja en orden, por lo que si eliges el formato de trabajo - Colocar en una nueva hoja, entonces, por supuesto, tendrá que seleccionar la familia de la inscripción principal para crear una nueva hoja, así como establecer el número y el nombre de la nueva hoja.

10. Si eliges el formato de trabajo - Disponer en una hoja existente, entonces deberás seleccionar dicha hoja.

11. Puede que haya algunos segmentos pequeños en tu habitación que no quieras pasar - para ello especifica los segmentos de qué longitud te gustaría saltarte.

12. Haz clic en "Hecho".

Como resultado, obtendremos las fachadas formadas dispuestas en las hojas como un recorrido por las habitaciones.
