Маркировка элементов в наборе смещения




Плагин “Маркировка элементов в наборе смещения” позволит специалистам инженерных подразделений маркировать элементы, которые они ранее вынести в набор смещения и отодвинули на 3Д виде. В связи с тем, что в Revit нет возможности маркировать такие элементы и был разработан соответствующий плагин.

Краткое описание работы плагина

  1. Выберите элемент из набора смещения

  2. Запустите плагин “Марка смещ.набора” на кладке “BS_Инж”

  3. Укажите точку месторасположения выноски для марки

  4. Укажите точку расположения самой марки

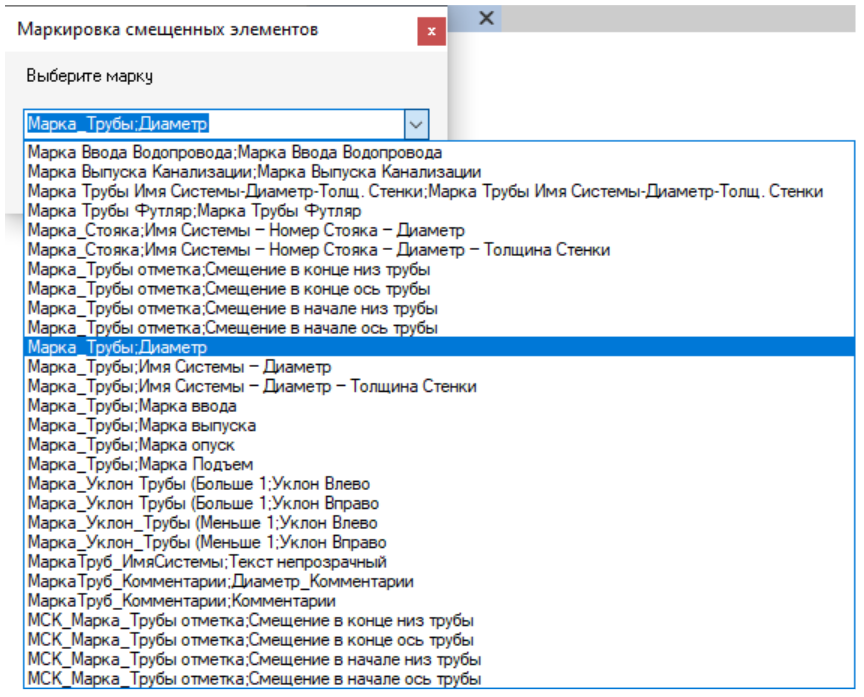

  5. В появившемся окне выберите семейство и тип марки, которой хотите маркировать элемент


6. Готово, элемент из набора смещения был замаркирован!
