Плагин перемычки


Плагин перемычки позволяет Вам быстро расставлять семейства перемычек по семействам оконных, дверных проемов а также семействам обобщенной модели, в случае, если нужно к примеру поставить перемычку над проемом, который выполнен семейством обобщенной модели. Плагин размещает в проекте семейства перемычек, скачанные с сервера BimStep, поэтому для корректной работы плагинов - необходимо подключение к интернету, как минимум в те моменты, когда скачиваются семейства или же дополнительно скачиваются типоразмеры сборных перемычек. В остальное время для работы плагинов интернет не нужен.

Перед запуском плагина обязательно необходимо обозначить по каким параметрам в итоге Вы будете собирать спецификацию, это необходимо сделать, нажав на кнопку настройки в линейке плагинов “BimStep АР”, а затем выбрать вкладку “Перемычки”.

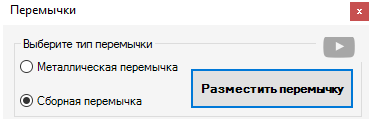

Итак, плагин перемычки позволяет размещать в проекте металлические и сборные перемычки. При запуске плагина в первом открывшемся окне Вам как раз и необходимо выбрать какую перемычку вы хотите размещать.


  1. Рассмотри вариант размещения металлической перемычки. Данный вид перемычки может быть выполнен из стального проката (уголки, пластины, швеллера или арматуры), тип перемычки как раз и необходимо в первую очередь выбрать. Затем, если Вам необходимо разместить опорные уголки -то укажите галочками их наличие в перемычке. Также если опорного уголка нет то через параметры длины опоры слева и справа вы можете задать их значения.

  2. Затем в зависимости от того,какой прокат Вы выбрали - Вам необходимо будет выбрать профиль уголка, швеллера или арматуры, которые представлены всем сортаментом из ГОСТа.

  3. Отдельным пунктом необходимо выбрать какие параметры в выбранном семействе двери или окна отвечают за ширину и высоту проема.

  4. В итоге после запуска плагина в первый раз будет сперва скачиваться семейства с сервера BimStep, и на этих семейства будут назначаться параметры, выбранные Вами в настройках плагина.

После размещения семейства металлическая перемычка будет выглядеть следующим образом


Рассмотри Вариант размещения сборной перемычки. Для этого сперва при нажатии на плагин “Перемычки”, а затем кликнув на дверь - выбираем “Сборные перемычки”. В первый раз у Вас также будут скачивать как и с металлическими перемычками семейства с сервера BimStep, а затем откроется следующее окно конфигуратора сборных перемычек.


Здесь Вам необходимо будет собрать конфигурацию сборной перемычки, выбирая вид перемычки по тем, которые представлены в ГОСТе, т.е. ПП, ПГ, ПБ и ПФ. В семействе можно сделать до 5 перемычек. После того как сделали конфигурацию перемычки - необходимо сохранить ее тип для дальнейшего использования к примеру в других похожих проемах. Так же как и с металлической перемычкой - Вам необходимо выбрать параметры, которые отвечают за ширину и высоту проема. Также, задав значения длины описания “от” и “до” - вы среди всех типов перемычек из ГОСТа сможете выбирать только те, которые Вам подходят по длине. Если перемычка не будет подходить по длине , то в соответствующей строке. в столбце “Длина” - поле подсветится красным, что будет означать непопадание по диапазону длины.


Точно так же красным будет подсвечиваться поле толщины стены в случае, если вы соберете перемычку сборную по суммарной ширине большую, чем толщина стены.



После размещения семейства сборная перемычка будет выглядеть следующим образом


  • Для быстрого формирования спецификаций перемычек - Вы можете использовать плагин “Спеки на перемычки”. Нажимаем на него и в появившемся окне выбираем какую спецификацию мы хотим получить.

  • В случае выбора просто спецификации на перемычки - мы получим спецификацию именно на родительские семейства перемычек.



а если выберем спецификацию деталей перемычек - то получим уже все детали, которые были вложены в родительские семейства.


Отдельно хотелось бы выделить наличие в линейке плагинов “BimStep АР” отдельного автоматического процесса, который позволяет автоматически двигать перемычки за дверным или оконным проемом. Такой эффект возможен только с теми перемычками, которые изначально были расставлены плагином “Перемычки”. В итоге после того, как мы к примеру поставили перемычку над дверью, а затем это семейство двери подвинули - перемычка подвинется на то же самое расстояние и Вам высветится следующее сообщение:
