Расчет инсоляции

Обновлено: 20 мар.



Описание плагина.

Плагин инсоляция позволяет архитекторам прикидочно посчитать инсоляцию по конкретно указанным точкам с помощью семейства инсоляционного шарика.

Работа плагина складывается из нескольких шагов.

  1. Подготовка плагина к работе (Загрузка инсоляционного шарика)

Инсоляционный шарик - это специальное семейство, которое геометрически выглядит действительно как шарик и оно необходимо для того, чтобы задать для плагина действительную точку по расчету инсоляции.

2. Подготовка вида и настройка солнца относительно объекта

3.Расстановка инсоляционных шариков

4.Создание окружения

5. Запуск плагина и выбор всех исходных данных.


Пойдем поэтапно

  1. Подготовка плагина к работе (Загрузка инсоляционного шарика)

На линейке плагинов “BS_АР” запускаем плагин “Настройки” и в его окне переходим на вкладку “Инсоляция”. Там мы имеем всего лишь одну кнопку “Загрузить инсоляционный шарик” - нажимаем ее.




В итоге в наш проект будет загружено семейство инсоляционного шарика, который располагается в диспетчере проекта в категории “Обобщенные модели”



2. Подготовка вида и настройка солнца относительно объекта

Теперь необходимо настроить наш план на котором мы будет считать инсоляцию по инсоляционным шарикам. Для этого Вам необходимо перейти на план этажа того уровня на котором будем вести работу.

Далее идем в настройки солнца и включаем его



Если все хорошо, то на Вашем плане должно появиться солнце примерно в следующем виде:


Теперь идем в параметры солнца в том же месте, где мы его и включали, но нажимаем на кнопку выше.

У нас откроется следующее диалоговое окно, где необходимо заполнить все параметры по аналогии, как показано ниже


  1. Выставляем месторасположение нашего объекта в мире

  2. Указываем дату на которую будем вести расчет инсоляции

  3. Обязательно! Ставим “Один день”

  4. Обязательно! Ставим галочку от восхода до заката

  5. Обязательно! Ставим промежуток времени 15 минут.

  6. Нажимаем ок! Все, план и солнце настроены

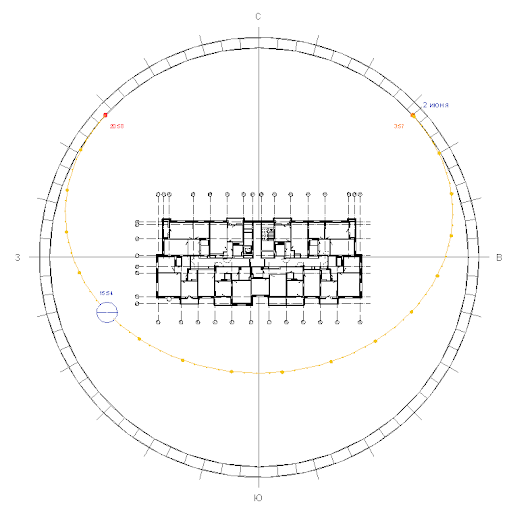

На плане Вы заметите, что у Вас изменится время восхода и заката относительно той даты и месторасположения, которое Вы указали в настройках, а также Вы увидите расчетные точки через каждые 15 минут на траектории солнца.


3. Расстановка инсоляционных шариков


Теперь пришло время расставлять семейства инсоляционных шариков. Для этого вытягивайте типоразмер из диспетчера проекта семейства “Инсоляционный шарик” в категории “Обобщенные модели”. и расставляйте их по точке, при этом выставляйте семействам расположение высоту корректно именно в том месте где действительно желаете произвести расчет.















Такими несложными действиями мы расставляем все шарики по модели, где необходимо произвести расчет.


4. Создание окружения


Основой расчет инсоляции является определение кол-ва времени, когда по в расчетные точки поступает напрямую солнечный свет без преград. Т.е. имея траекторию солнца и расчетную точку, где необходимо выполнить расчет- нам остается только получить элементы, которые будут являться “препятствием” для векторов от конкретной точки солнца и расчетной точки инсоляционного шарика. Для этого мы и будем моделировать окружающую обстановку (т.е. соседние здания) с помощью категории “Формы” стандартным инструментарием Revitа


с помощью этого инструментария мы можем сделать любые формы примерно повторим окружающую обстановку, которая будет являться преградой для солнечных лучей.

В моем случае рассмотрим следующую ситуацию с двумя соседними зданиями, а также я выполнил формой и сам объект т.к. геометрия самого объекта так же может перекрывать солнечные лучи, поэтому для расчетной ситуации это также будет являться преградой.


5. Запуск плагина и выбор всех исходных данных.

Теперь все готово для запуска плагина!

Переходим на план, где мы настраивали солнце. В случае, если мы хотим произвести расчет только по определенным инсоляционным шарикам - до запуска плагина выбираем их, если же хотим произвести расчет по всем инсоляционным шарикам в проекте- ничего выбирать не нужно.

Запускаем плагин на линейке плагинов BimStep_АР!




У Вас откроется следующее диалоговое окно



Соответсвенное в нем необходимо выбрать все исходные данные

1. Указать формат работы плагина (по заранее выбранным инсоляционным шарикам или же по всем в проекте)

2. Выберите семейство, которое будет участвовать в расчете (По умолчанию это и есть семейство инсоляционного шарика, которое мы загружали в проект)

3. Результатом работы плагин будет штриховки на плане в виде лепестков и для из создания нужно выбрать тип штриховки одного из доступных в проекте

4. Для штриховки задаем диаметр, он будет важен для отображения на плане

5. По умолчанию плагин будет считать кратность в 15 минут как в настройках солнца, но если вы хотите сделать расчет более точным - выберите одно из доступных значений менее 15 минут.

6. Если Вы хотите так же посмотреть 3Д лучи - то поставьте галочку и укажите длину лучей. В результате этого Вы сможете получить линии модели на 3Д виде и таким образом визуально определить работу плагина

7. В случае, если Вы потом хотите сделать спецификацию и анализировать инсоляционные показатели по помещениям- Вы можете это сделать настроив ряд параметров.

-укажите в каком параметре в инсоляционном шарике указан номер помещения, это значение заранее в инсоляционном шарике нужно будет заполнить

-укажите параметр штриховки, куда будет переписываться значение из параметра инсоляционнного шарика, который мы выбрали ранее

-выберите числовой параметр штриховки, куда плагин в итоге будет записывать в минутах время инсоляции для каждого из лепестков.

8. Запускаем плагин

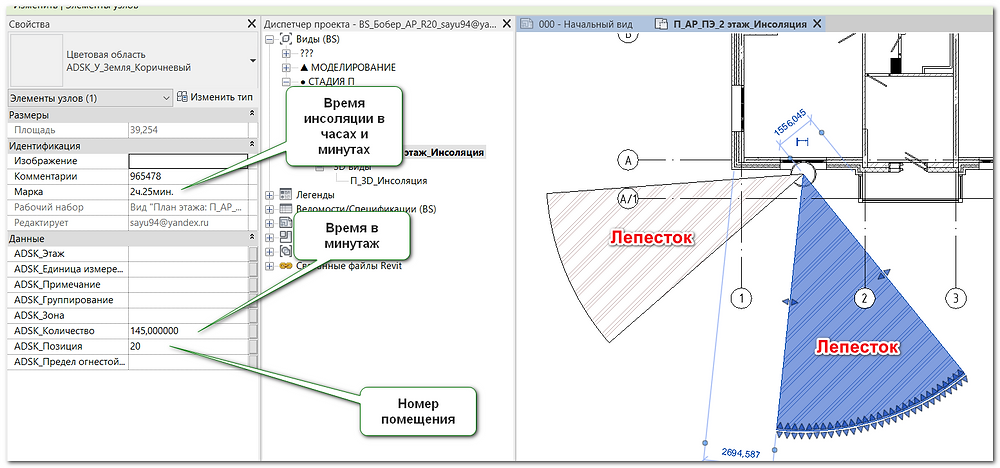

Итог работы


а на 3D виде мы можем увидеть линии модели аналогичные лепесткам на плане
