Импорт/Экспорт в Excel вышло большое обновление

В плагин по Импорту/Экспорту в Excel вышло большое обновление в виде дополнительной функции по импорту спецификаций Excel на чертежные виды/легенды или же на ревитовскую спецификацию.

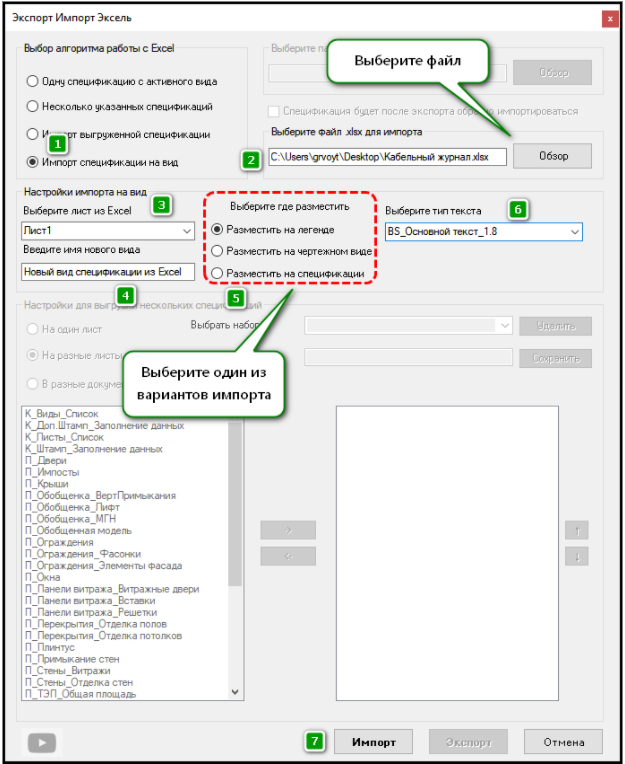

Итак, для работы краткая инструкция

1. Запустите плагин - на линейке BS Общие Excel

2. Выберите вариант работы плагина “”

3. Выберите файл формата “.xlsx” , которую хотите загрузить в проект

4. Выберите определенный лист из файла

5. Введите имя спецификации

6. Выберите один из трех вариантов загрузки спецификации

  • на чертежный вид

  • на легенду

  • на спецификацию

7. Выберите тип текста, с помощью которого необходимо выполнять текстовые примечания

8. Нажимаем готово!

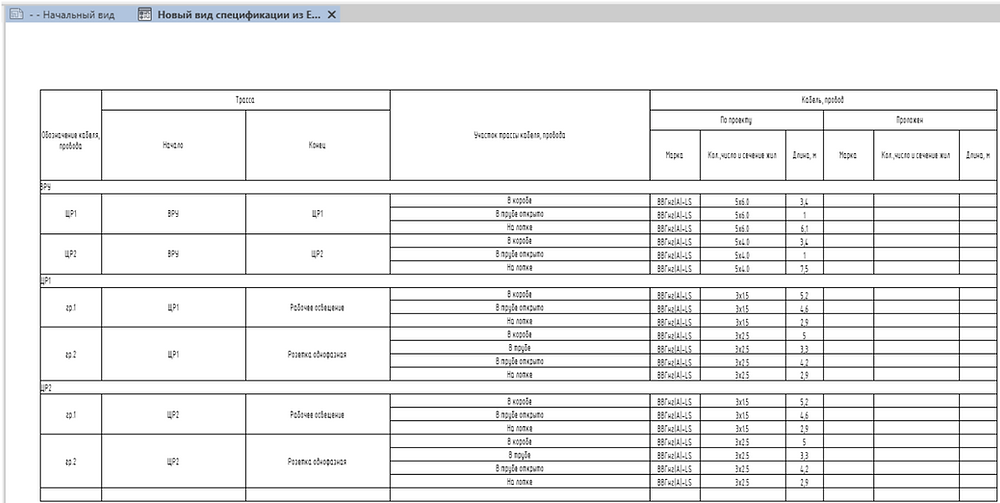

В итоге, если Вы выбрали легенду или чертежный вид-то Вы в результате получите вновь созданный вид с размещенной на нем спецификацией в табличном виде, выполненный с помощью текстовых примечаний и линий детализации

А если Вы выбрали разместить на спецификации - то у Вас будет создана новая живая ревитовская спецификация на которой будет применен фильтр, чтобы никакие элементы в нее не приходили, зато в помощью заголовка будут созданы строки и столбцы точно так же , как это было в формате Excel. Эту спецификацию более удобно редактировать и использовать в проекте!
