Плагин “Высота от пола” позволит специалистам инженерных подразделений записывать в указанный ими параметр высотную отметку именно от пола или от потолка, т.е. от той строительной конструкции, которая находится под/над элементом.
Запускаем плагин

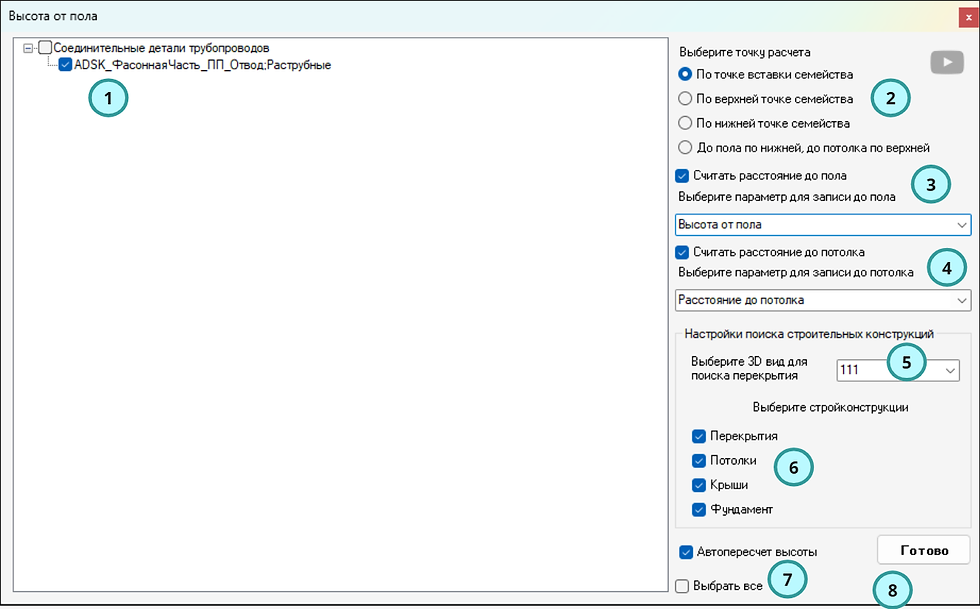

В появившемся окне Вам нужно указать следующее:
1. В древовидной структуре выбрать типы семейств, по которым необходимо, чтобы плагин провел работу. Если хотите по все категории, то соответственно выберите галочку всей категории, если нужно вообще по всем семействам в проекте, то кликните галочку “Выбрать все”.
2. Укажите, от какой грани/точки плагин должен рассчитывать расстояние.
3. Если необходимо вести расчет до пола, ставим здесь галочку и выбираем параметр, в который необходимо произвести результат работы плагина. Этот параметр обязательно должен быть по экземпляру, с типом данных длина и у всех семейств, которые вы выбрали в первом шаге.
4. Если необходимо вести расчет до потолка, ставим здесь галочку и выбираем параметр, в который необходимо произвести результат работы плагина. Этот параметр обязательно должен быть по экземпляру, с типом данных длина и у всех семейств, которые вы выбрали в первом шаге
5. Укажите 3D вид, на котором плагин должен будет сделать виртуальный луч от рассчитываемой точки вниз и/или вверх, для определения геометрии строительной конструкции, которую он найдет под/над этим семейством.
6. Выберите категории строительных конструкций, которые плагин должен обрабатывать.
7. Если необходимо, чтобы велся перерасчет, поставьте здесь галочку.
8. Запускаем плагин!
В итоге плагин рассчитывает и записывает значения в указанные параметры.
