Описание плагина

Плагин «Выгрузка в IFC» будет полезен BIM специалистам, Которые делают регулярные выгрузки в формат IFC для экспертизы или для передачи моделей заказчику или же просто, чтобы связывать несколько программных обеспечений с применением технологии OpenBIM. Вы можете делать выгрузку по одной модели с помощью стандартного функционала, но когда кол-во моделей большое- то эта операция становится сильно рутинной, поэтому удобнее это будет делать именно плагином.

Итак, сперва нам необходимо подготовить ведомость моделей, которые будем выгружать в файле формата «.xlsx»


После того, как подготовили ведомость моделей - на линейке BS_BIM запускаем плагин «Выгрузка в IFC»

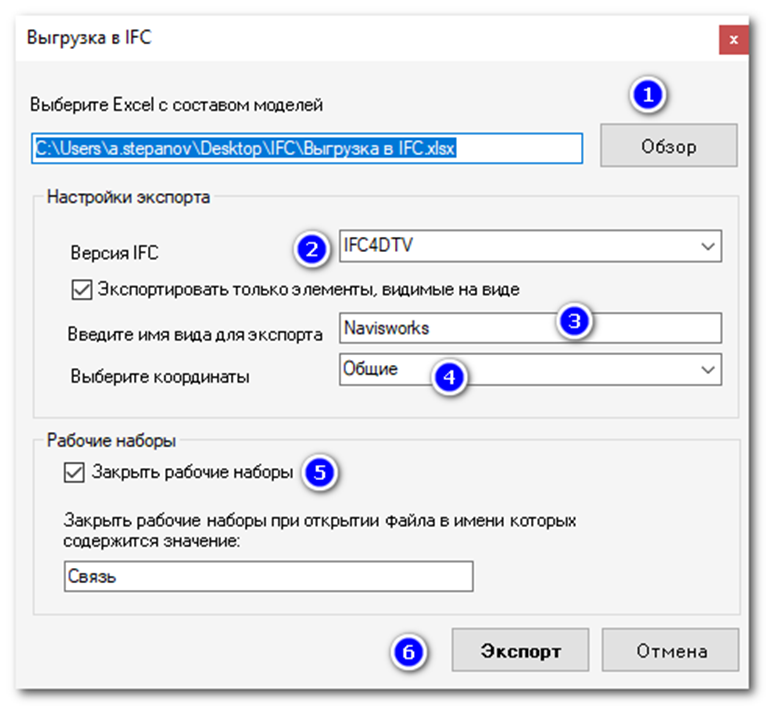

В появившемся окне необходимо выполнить следующую преднастройку

1. Выбираем файл ведомостей моделей в формате «.xlsx»

2. Выбираем версию IFC

3. Указываем по каким координатам будем делать выгрузку

4. Ставим галочку, если необходимо выгружать соединения стальных элементов

5. Ставим галочку, если хотим, чтобы у нас по уровням были разрезаны колонны, стены и воздуховоды

6. Ставим галочку, если хотим выгружать части

7. Ставим галочку, если хотим чтобы в IFC выгружалась геометрия в репрезентативном виде.

Пример окна:

8. Ставим галочку, если в свойстве ссылки хотим получит имя семейства и имя типа

Пример на основе семейства окна:


9. Если хотим выгрузить не всю модель, а только элементы с определенного вида – то ставим галочку и вводим имя вида, который необходимо, чтобы плагин нашел в модели и именно с него произвел выгрузку

10. В случае, если хотим выгрузить также и 2D элементы - ставим галочку



11. Если в Вашей модели есть связи и Вы их так же хотите выгрузить то поставьте галочку и все связи будут выгружены рядом с основным файлом

12. В случае, если Вы хотите, чтобы в IFC были выгружены помещения, зоны, пространства - то укажите галочкой эту настройку и в итоге в IFC Вы получите также и помещения. Данная настройка работает только при выборе выгрузки по определенному виду


13. В ревите у нас есть стандартные параметры, если Вы их хотите выгрузить - поставьте галочку

Пример выгрузки параметров на примере стены, отображение в BimVision



14. Для файлов IFC среди всех стандартных параметров в Revit есть еще и основные. Если Вы хотите их выгрузить- то укажите в окне эту настройку

Пример выгрузки параметров на примере стены, отображение в BimVision


15. Отдельно при выгрузке в IFC Вы можете заодно экспортировать основные объемы

Пример выгрузки параметров на примере стены, отображение в BimVision

16. Необычная настройка, но имеет место быть. В случае, если у Вас есть какая-то спецификация в ревите и Вы хотите чтобы по ее структуре у Вас была выгружена в IFC модель - то можно поставить галочку и тогда у Вас в IFC в свойствах элемента появится еще один набор параметров со значениями по аналогии со спецификацией.

Пример выгрузки параметров на примере стены, отображение в BimVision

Эта же спецификация в ревите выглядит вот так


Т.е. все параметры как и в спецификации в ревите были отображены просто в отдельном наборе параметров в IFC.

17. Этот пункт дополняет п.16. Т.к. у Вас в ревите на элементы будет существовать много спецификаций - то в итоге при выгрузке в IFC под каждую из них будет сделан свой набор параметров - это очень много. Поэтому есть возможность отсеять и делать выгрузки только по тем спецификациям, в имени которых есть слова "IFC", "Common", "Pset"

18. Самый важный пункт для корректной настройки выгрузки параметров. В самом начале в файле Excel мы задавали путь до текстового файла мэппинга параметров. Именно эта галочка в итоге и позволяет плагину делать выгрузку в IFC с учетом тех файлов мэппинга, которые мы указали в Excel. Поэтому не забывайте ее включать!

19. Если у Вас файлы являются файлами хранилищ – то Вы можете указать дополнительно какие рабочие наборы можно изначально закрывать плагину при открытии моделей. В таком случае выгрузка будет проходить значительно быстрее.



Все!! Нажимаем готово!


В итоге в папке, которую мы указывали в файле ведомостей моделей мы получаем набор файлов формата «IFC»
