  • Bim Step

СПДС



Набор плагинов “СПДС” - это несколько небольших плагинов, которые помогут Вам быстрее оформлять проектную документацию в Revit. Все семейства, которые используются в этом плагине - это семейства аннотаций, которые при работе плагинов скачиваются с сервера BimStep, поэтому Вам не нужно думать о том, есть ли в Вашем проекте те или иные семейства, они скачаются и загрузятся в Вашу модель. Не бойтесь семейства самые простые и не имеют никаких общих параметров, которые могут загрязнить Ваш проект.


Среди плагинов есть такие как:

- Линия обрыва

- Высотная отметка

- Выноска

- Разрез

- Отдельная ось

- Пользовательские кнопка


Давайте пройдемся по порядку


1. Линия обрыва.

Довольно частоупотребляемый элемент оформления определенных видов как и больших (планы, разрезы), так и небольших таких как узелки - нужно для того чтобы скрыть все, что находится за ним. Такие семейства есть в том же шаблоне ADSK, поэтому Вы точно так же можете использовать и его, плагин Вам позволит сделать это немного быстрее, особенно, если Вы поставите горячую клавишу на эту кнопку.

Итак на виде кликаем на плагин “Линия обрыва”


Затем на виде клацаем указывая первую и вторую точку расположения семейства и у Вас на виде оказывается новое расположенное семейство


2. Высотная отметка

Плагин “Высотная отметка” позволит Вам ставить семейство высотной отметки для оформления н аузлах, там где не нужна связь с динамической моделью (т.е. те узелки на которых просто нужно обозначить высотную отметку).

Итак клацаем на кнопку в блоке СПДС “Высотная отметка”


Затем указываем первую точку- там где у нас будет стоять линия высотной отметки, далее указываем точку, где непосредственно будет располагаться сама высотная отметка и вводим значение отметки - в итоге получаем сформированную аннотацию.


3. Выноска

Плагин “Выноска” позволит Вам сделать выноску с указание текста под полкой и над полкой.

Запускаем плагин


затем указываем все точки, там где будет лапка и там где будет непосредственно сама выноска


Отдельной фишкой у этого плагина - это автоматическое увеличение длины полки в зав-ти от того насколько будет ширина текста. Т.е. если Вы затем добавите какой-то еще текст в выноску- длина полки сама изменится


4. Разрез

Плагин разрез - даст Вам возможность размещать семейство аннотации разреза для указания таких аннотаций на планах или каких-то узлах.

Запускаем плагин


Затем указываем двумя точками расположение размера и вводим в появившиеся поля номер разреза и при необходимости номер листа на котором этот разрез будет находиться. Учтите что это все аннотации и она не обращается к реальному разрезу.


Фишкой дополнительной этого плагина является то, что при изменении поворота семейства аннотационного разреза - плагин сам будет крутить номер вида и номер листа так чтобы эти цифры всегда были вертикальны


5. Отдельная ось

Все мы оформляя узлы зачастую используем обозначение оси, так вот с плагином “Отельная ось” - вы сможете быстро создавать на вашем виде семейство аннотационной отдельно оси.

Запускаем плагин


Далее как и в остальных плагинах указываем направление оси двумя точка и вводим имя оси в появившемся окне - получаем расположенное семейство оси.


Как и с разрезом, если мы будем крутить ось - ее обозначение так же будет всегда вертикальным.


6. Пользовательские кнопки

В случае, если вы размещаете в Вашем проекте очень много одних и тех же семейств - то всегда появляется мысль как бы сделать расположение этого семейства на горячую клавишу, но в Revit к сожалению этого нет. Поэтому с помощью этого плагина- Вы сможете для трех семейств назначить их расположение в проекте на горячую кнопку

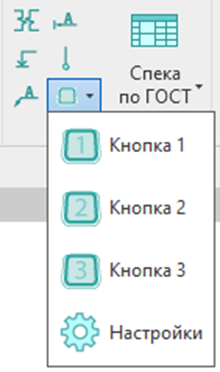

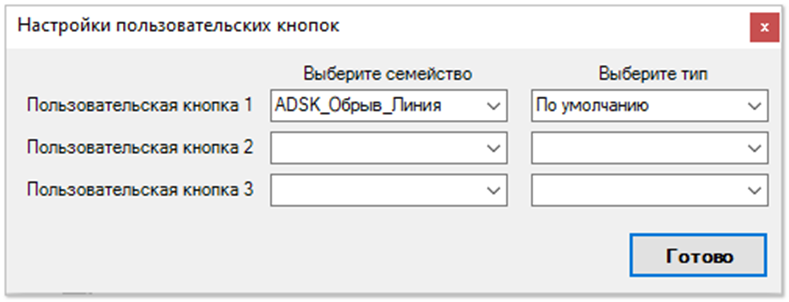

Т.е. в плагине есть 3 кнопки и чтобы назначить определенное семейство на какую-то из них - необходимо сперва зайти в настройке и выбрать семейство и его тип


Затем заходим в горячие клавиши в настройках Revit и назначаем на первую кнопку сочетание клавиш


Все, теперь можно размещать эти семейства по горячей клавише!
