Отделка помещений

Плагин “Отделка помещений” - это не просто плагин - это целый бим процесс, построенный на алгоритмично выстроенном процессе в результате которого Вы в итоге сможете получить ведомость отделки помещений приближенную к ГОСТ.

Алгоритм у работы следующий:

  1. Создаем в нашем проекте типы стен и перекрытий, которыми мы с помощью плагина будем создавать непосредственно отделку.

  2. Настраиваем все параметры, а их немало, поэтому тут стоит запастись терпением, но результат того стоит!

  3. Создаем отделку, моделируя ее стеночками и перекрытиями (полы и потолки)

  4. Записываем c помощью плагина номер помещения в отделочные элементы

  5. Записываем с помощью плагина список помещений в отделочные элементы

  6. Записываем в помещения наименования плинтусов и прогоняем плагин по подсчету длины плинтуса

  7. С помощью соответствующего плагина создаем спецификацию ведомости отделки помещений, которая создается автоматически!

Поехали!

1. Создаем в нашем проекте типы стен и перекрытий, которыми мы с помощью плагина будем создавать непосредственно отделку.



Наверное это самый простой и понятный шаг, для него нам нужно просто создать стандартными средствами Revit типы стен и перекрытий, которыми мы будем в будущем выполнять отделку помещений.

Т.е. создаем тип, наполняем его определенными слоями с материалами, назначаем для всех слоев функцию отделки и выставляем каждому слою его толщину и материал. При этом обратите внимание, что плагин по формированию отделки помещений работает для построения потолков именно с системным семейством “Перекрытие”, к сожалению именно потолки тут мы не сможем использовать, увы(


У Вас этих типов будет намного больше, я делаю для примера несколько типов.

Внимание для всех типов стен и перекрытий в параметр "ADSK_Наименование краткое" или в любой другой, который Вы укажете на следующем шаге (см п.2 номер параметра - 2) нужно в его значение вбить определенные значения

Пример:

Для ЖБ стены - вбить Железобетон

Для Кирпичной- кирпичная кладка

для ГКЛ - гипсокартон и т.д

для отделочных стен - вбить "Отделка стен"

для отделочных стенок, которыми хотите моделировать отделку колонн, чтобы потом вывести это в ведомости отделки помещений в отдельные столбцы - вбить "Отделка колонн"

для отделочных стенок, которыми хотите моделировать отделку запотолочного пространства, чтобы потом вывести это в ведомости отделки помещений в отдельные столбцы - вбить "Отделка запотолочного пространства"



2. Настраиваем параметры в плагинах.



Тут стоит запастись терпением. Итак давайте все по порядку:

Заходим в настройки плагина:

Лента настройки АР.png

Открываем здесь вкладку и заполняем все поля, выбирая их из выпадающий списков.

ВНИМАНИЕ. Наверняка у Вас в проекте не будет всех параметров из списка тех, которые необходимо выбрать, поэтому для полного и корректного цикла действий по отделке помещений - добавьте эти Общие параметры к себе в проект, заранее создав их в своем файле общих параметров или если у Вас есть BIM специалист - обратитесь к нему за помощью в настройке. Если же у Вас вызывает вопрос что такое общие параметры и как их создавать и добавлять в проект - советуем пройти базовый курс по ревиту.


1. Если лень делать настройку и нет требований
по параметрам, то можете нажать на галочку и плагин сам настроить
2. Текстовый параметр типа для категорий стены и перекрытия
3-7 Выбираем сами значения параметра из п.2
8. Выбираем из какого параметра помещения будем брать значение номера
9. Текстовый параметр экземпляра для стен для записи номера помещения
10. Текстовый параметр экземпляра для перекрытий для записи номера помещения в полы
11. Текстовый параметр экземпляра для перекрытий для записи номера помещения в потолки

12. Текстовый параметр экземпляра для стен для записи списка помещений

13. Текстовый параметр экземпляра для перекрытий для записи списка помещений в полы

14. Текстовый параметр экземпляра для перекрытий для записи списка помещений в потолки


15. Текстовый параметр экземпляра для помещений для записи имени плинтуса

16. Размерный параметр экземпляра  для помещений для записи длины плинтуса. Его считает плагин сам

17. Текстовый параметр экземпляра для помещений для записи списка помещений, его будет заполнять плагин


3. Теперь можно “натягивать” отделку с помощью плагина “Отделка помещений”

18. Текстовый параметр экземпляра для помещений для записи списка помещений. Заполняет плагин

19. Текстовый параметр экземпляра для помещений для записи площади стен. Заполняет плагин

20. Текстовый параметр экземпляра для помещений для записи описания отделки стен. Заполняет плагин

21. Текстовый параметр экземпляра для помещений для записи площади потолков. Заполняет плагин

22. Текстовый параметр экземпляра для помещений для записи описания отделки потолков. Заполняет плагин

23. Текстовый параметр типа для стен и перекрытий для записи описания отделки. Заполняется руками

24. Ставим галочку, если хотим, чтобы в ведомости отделки помещений также были и полы

25. Текстовый параметр экземпляра для помещений для записи площади полов. Заполняет плагин

26. Текстовый параметр экземпляра для помещений для записи описания отделки полов. Заполняет плагин

27. Если Вы хотите, чтобы плагин разбил отделку стен на черновую и чистовую - поставьте галочку

28. Если Вы хотите, чтобы плагин разбил отделку потолков на черновую и чистовую - поставьте галочку

29. Текстовый параметр типа для стен и перекрытий для записи описания чистовой отделки. Заполняется руками

30. Текстовый параметр типа для стен и перекрытий для записи описания черновой отделки. Заполняется руками

31. Текстовый параметр экземпляра для помещений для записи площади чистовой отделки стен. Заполняет плагин

32. Текстовый параметр экземпляра для помещений для записи описания чистовой отделки стен. Заполняет плагин

33. Текстовый параметр экземпляра для помещений для записи площади черновой отделки стен. Заполняет плагин

34. Текстовый параметр экземпляра для помещений для записи описания черновой отделки стен. Заполняет плагин

35. Текстовый параметр экземпляра для помещений для записи площади чистовой отделки потолков. Заполняет плагин

36. Текстовый параметр экземпляра для помещений для записи описания чистовой отделки потолков. Заполняет плагин

37. Текстовый параметр экземпляра для помещений для записи площади черновой отделки потолков. Заполняет плагин

38. Текстовый параметр экземпляра для помещений для записи описания черновой отделки потолков. Заполняет плагин

39. Ставим галочку, если хотим, чтобы в ведомости отделки помещений также была отделка колонн, которая заранее замоделирована была отдельным типом стен см.п.6

40. Текстовый параметр экземпляра для помещений для записи площади отделки колонн. Заполняет плагин

41. Текстовый параметр экземпляра для помещений для записи описания отделки колонн. Заполняет плагин

42. Ставим галочку, если хотим, чтобы в ведомости отделки помещений также была отделка запотолочного пространства, которая заранее замоделирована была отдельным типом стен см.п.7

43. Текстовый параметр экземпляра для помещений для записи площади отделки запотолочного пространства. Заполняет плагин

44. Текстовый параметр экземпляра для помещений для записи описания отделки запотолочного пространства. Заполняет плагин

45. Укажите в "мм" ширину столбца в котором будет описание отделки

45. Укажите в "мм" ширину столбца в котором будет площадь отделки

Совет: плагин может работать как и с помещениями, которые были выбраны до запуска плагина так и с помещениями, которые вы можете выбрать в окне чуть позже.

Итак, после запуска плагина, если у Вас не было выбрано помещение/помещения - у Вас откроется следующее окно.


После выбора всех преднастроек - нажимаем “Готово”

Итак теперь у нас открывается следующее окно. В нем мы уже будем определять каким именно типом отделки у нас будут отделываться помещения, которые мы выбрали в предыдущей форме.Далее описано пошаговое действие для заполнения формы

1. Указываем форму работы какую отделку мы будем строить. Есть вариант выбора 1 стена или две стены по высоте. Такое необходимо в случаях когда у Вас к примеру до 2м идет плитка а выше побелка и т.п.

2. Указать каку отделку нужно выставить для определенного типа отделываемой стены т.е. указываем каким типом мы будем отделывать железобетон, а каким типом будем отделывать кирпичную кладку и т.д. и т.п. Итак, в моем случае у меня есть 3 типа отделываемых стен

  • Железобетон

  • ГКЛ

  • Кирпич кладка

В форме для наглядности Вы можете их увидеть соответствующими цветами (красный, зеленый и синий). Вот для каждого из них мне как раз

3. Указываем высоту для стен. Или же ставим галочки что будем строить стеночки от пола и до потолка или по высоте помещений.

4. В выпадающем списке выбираем каким именно типом перекрытия мы будем натягивать полы в помещениях

5. Указываем смещение пола от уровня, к примеру если у нас чистовая отметка пола выше или ниже физически того уровня, на котором располагается помещение

6. В выпадающем списке выбираем каким именно типом перекрытия мы будем натягивать потолки в помещениях

7. Указываем смещение потолка от уровня.

8. Указываем отметка, которую мы поставили в предыдущем пункте будет являться низом или верхом перекрытия. Очень нужная функция для подвесных потолков

Нажимаем готово и получаем отделку по помещению!

Плагин формирования отделки.png

4. Записываем c помощью плагина номер помещения в отделочные элементы



Итак саму отделку мы замоделировали. Теперь пришло время заполнять параметры. Первое, что мы сделаем - это запишем номера помещений в отделочные стеночки. Руками такое делать трудоемко, поэтому воспользуемся плагином

Лента настройки АР2.png

Нажимаем на него и в случае успеха получаем следующее окно

Здесь нужно выбрать

.1. По всем этажам нужно ли работать плагину или только по определенному. В случае последнего - нужно будет выбрать уровень.

2. Укажите галочками, по каким именно отделочным элементам нужно пройтись и записать номер помещения


Но учтите, что плагин не всегда может обработать все стеночки и перекрытия по той причине, что, если отделочный элемент физически не касается помещения то и плагин не сможет определить к какому именно помещению относится отделочный элемент.

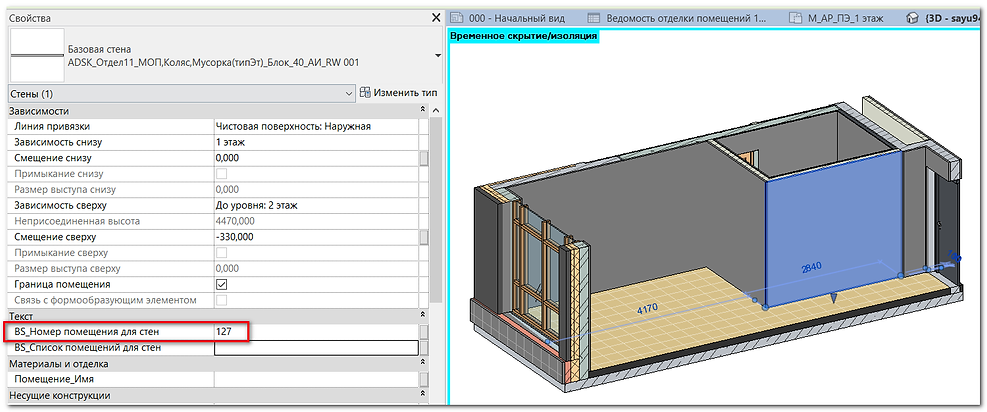

Итак если все ок- то в параметре отделочного элемнета Вы увидите номер помещения по примеру:

Отделка запись номера помещения.png

В случае, если плагин не не смог проставить номер помещения- необходимо обязательно проставить его вручную, иначе в итоге не получится корректно собрать ведомость отделки помещений.

5. Записываем с помощью плагина список помещений в отделочные элементы



Итак, мы записали номера помещений, следующий шаг запись списка номеров помещений через запятую, для этого нам нужно запустить следующий плагин “Сбор списка помещений”

Лента настройки АР3.png

Нажимаем на кнопку плагина - у нас открывается следующее окно

Отделка помещений сбор списка помещений.png

Здесь поэтапно нужно сделать следующее

  1. Указать формат сборки по уровню ли мы будем делать запись или же по всему объекту. Если по этажу то в параметр для записи списка помещений у нас через запятую будут прописаны все помещения где находится определенный тип отделки в рамках одного уровня, а если на весь объект, то в рамках всего объекта т.е. по всем помещениям в модели.

  2. Если у Вас в модели несколько секций и Вы хотите, чтобы список помещений был записан именно посекционно - выберите эту настройку.

  3. Укажите на какой параметр плагину необходимо ориентироваться, чтобы получить номер секции. Учтите, чтобы плагин все собрал верно - Вам нужно будет заполнить этот параметр.

  4. Указать знак разделителя. По умолчанию это запятая.

  5. Нажимаем готово и в случае успешного завершения работы плагина видим уже в следующем параметре заполненное значение.

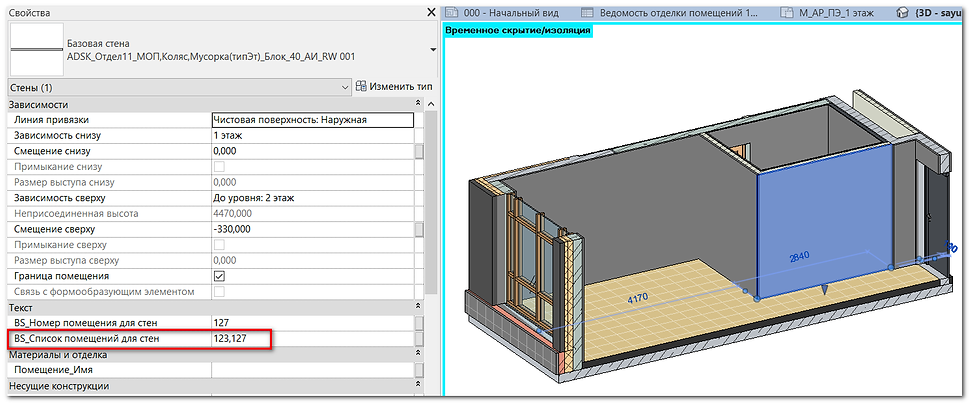

Отделка помещений запись списка помещений.png

таким образом у нас теперь в отделочных элементах записаны и номера помещений и их список.



6. Записываем в помещения наименования плинтусов и прогоняем плагин по подсчету длины плинтуса



Итак, с отделкой стен, полов и потолков мы разобрались, осталось теперь еще и посчитать плинтусы. Для этого необходимо сделать следующее:

  1. В каждое из помещений в параметр, отвечающий за наименование плинтуса соответственно проставить его имя

Отделка помещений запись имени плинтуса.png

2. Прогоняем плагин по подсчету длины плинтуса

Лента настройки АР4.png

Запускаем плагин

В появившемся окне указываем по какому уровню необходимо, чтобы плагин отработал и нажимаем “Готово”


В итоге отработки плагина получаем следующую ситуацию в заполнении параметров помещений

Отделка помещений запись длины плинтуса.png

7. С помощью соответствующего плагина создаем спецификацию ведомости отделки помещений, которая создается автоматически!



Вот мы и подошли к самому последнему шагу по получению ведомости отделки помещений

Запускаем плагин

Лента настройки АР5.png

В появившемся окне выбираем все настройки

Отделка помещений настройка ведомости отделки помещений.png
  1. Выбираем формат подсчета на весь объект или на этаж

  2. В случае выбора формата работы по уровню - необходимо его выбрать

  3. Если у вас здание из нескольких секций и Вам нужно обязательно собрать ведомость отделки помещений по каждой секции, то нажмите на галочку, тем самым задав эту настройку

  4. Если Вы в итоге будете собирать посекционно, то выберите параметр, который будет отвечать для работы плагина за определение той или иной секции у помещений и отделки. Учтите, что Вам необходимо до запуска плагина заполнить этот параметр, чтобы плагин работал корректно

  5. В продолжении п.4. в рамках запущенного плагина - укажите по какой именно секции Вы хотите собрать ведомость отделки помещений

  6. Обязательно выбираем стадию, т.к. в ревите в одном и том же месте по сути могут быть 2 помещения в разных стадиях

  7. Указываем разделить для списка помещений, по умолчанию это запятая

  8. Вводим имя спецификации так как мы хотим чтобы она у нас называлась в диспетчере проекта

  9. Если вы хотите собрать отделку на все типовые этажи, но при этом сбор будет вестись только по одному этажу, то вы можете указать сколько у вас таких типовых этажей, а плагин уже полученные значения помножит на введенное Вами кол-во

  10. Ведомости отделок помещений бывают разные, но мы в плагине выделяем 2 типа. 1 - это когда у вас в одной строчке номера помещений через запятую в которых все виды отделок одинаковые или 2 - это когда Вы хотите получить ведомость отделки помещений на каждое помещение по строчке.

  11. Т.к. ведомость отделки помещений - это спецификация - то и за текст в этой спецификации отвечает определенный тип текста, который есть у Вас в проекте. Выбираем его как для заголовка так и для граф.

  12. Нажимаем готово



Получаем ведомость отделки помещений


Ниже представлена только одна строка из спецификации на листе т.к. сама спецификация получается ооочень большой)
